Назначение и конструкция хомута

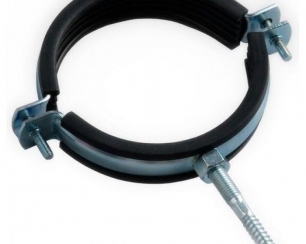

Хомуты для крепления труб это устройства, предназначенные для того, чтобы надёжно зафиксировать трубу на какой- либо поверхности. Они представляют собой, в зависимости от типа кольцо или два полукольца с фланцами, снабжёнными стягивающим винтом. При помощи этого винта, при монтаже изменяется внутренний диаметр кольца и происходит фиксированное удержание трубы. С другой стороны, хомут имеет резьбовой узел соединения со шпилькой или саморезом для крепления к стене. Внутренняя поверхность хомута, обычно контактирует с трубой через резиновую или полимерную прокладку.
Хомуты различаются: по материалу изготовления, диаметру, прочности крепления, минимальному показателю затягивания, а также по ширине и форме рабочей поверхности.
Типы хомутов
По форме изготовления обхвата трубы могут быть в виде:
• кольца, с одной стороны снабжённого стяжным винтом, а с другой - подвижными петлями, позволяющими ему менять свой диаметр;
• двух полуколец, с фланцами и двумя стяжными винтами;
• U - образной формы с одним или двумя винтами.
По материалу изготовления:
• металлические, которые в свою очередь можно разделить на изготовленные из нержавеющей или оцинкованной стали. (хомуты из нержавеющей стали служат дольше, стоят немного дороже);
• пластиковые;
• нейлоновые.
По методу крепления к несущей поверхности:
• с глухим креплением, то есть неподвижно;
• плавающим креплением.
По сфере их использования:
• спиральные- представляет собой кольцо, перекрученное на полтора витка. Применяется для крепления армированного трубопровода;
• силовые - изготовлен из стальной пластины, можно использовать для соединения трубопровода под давлением, резиновых рукавов и т.д;
• усиленные- пластина и стяжная конструкция представляют собой единый элемент, он также может использоваться под давлением;
• из проволоки - выполнен в виде проволочных колец, снабжённых стяжным узлом. В основном его используют для крепления нейлоновых или резиновых труб с тонкими стенками;
• хомут с червячным механизмом - стяжной винт исполнен в виде червячной передачи, которая взаимодействуя с выступами на поверхности пластины сжимает или отпускает хомут. Его используют в отопительных системах, также он хорошо переносит вибрацию;
• трубные - изготовлен в виде кольца, разделённого на две части и предназначен для закрепления трубопровода на какой -либо несущей поверхности;
• пружинные - исполнен в виде пластины, скрученной в один виток. Такая форма позволяет ему менять свой диаметр при термических расширениях
Основные принципы монтажа.
На стене или иной плоскости, к которой крепится труба делается разметка и затем сверлятся отверстия, в них вставляются дюбели и прикручиваются на саморезы хомуты. Далее, в них продевают трубы.
